Обзор набора инструментов AIST 170 предметов 4091170B
Обзор уникальной для Российского рынка комплектации наборов инструмента AIST 4091170A и 4091170B! Комплект из 170 предметов для основных слесарно-монтажных и специальных операций. Шарнирные и специальные конструкции инструмента расширяют спектр операций, выполняемых в труднодоступных местах.
Набор комплектуется предметами, которые имеют максимальный функционал за счет специальных конструкций и профилей инструмента, поэтому существенно расширяется спектр выполняемых операций, в том числе в труднодоступных и стесненных условиях. В данном наборе есть основные инструменты для ремонта и обслуживания автомобиля или другой техники.
Оглавление
Общая информация
Бренд: AIST
Артикул: 4091170B или 4091170A
*Наборы 4091170A и 4091170B имеют одинаковую комплектацию. Наборы отличается только исполнением переставных клещей (захватов)
Страна производства: Тайвань
Качество набора: Профессиональный
Материалы: CR-V (Хром-ванадий), биты — S2, отвертки — CR-Mo (Хром-молибден)
Размеры, мм: 580×390×110
Вес, кг: 12
Основные характеристики
Привода инструмента: 1/4" и 1/2"
Торцевые головки 6-гр. размером: 4-32мм
Торцевые головки Е-тип (торкс звезда): E4-E24
Торцевые головки: 49 шт.
Комбинированные гаечные ключи: 7-24мм - (16 шт.)
Биты: 63 шт.
Отвертки: 6 шт.
Свечные головки: 14 (12-гр.), 16, 18 и 21мм - (4 шт.)
Уникальные особенности инструмента
Современные эргономичные двухкомпонентные маслобензостойкие рукоятки ручного инструмента, повторяющие контур пальцев кисти руки, обеспечивают надежный захват, что повышает безопасность использования и позволяет прикладывать большее усилие. Рукоятки произведены из твердого полипропилена и мягкого термопласта.
Трещотка 1/4” с 72 зубцами имеет угол поворота рычага 5 градусов, что позволяет использовать инструмент в ограниченном пространстве. Трещотка 1/2", за счет уменьшенного количества зубцов до 36 штук, способна выдерживать большее усилие. CR-Mo сплав повышается надежность храпового механизма трещоток, превышая европейские стандарты на 30%!
Двутавровое сечение комбинированных гаечных ключей увеличивает стойкость инструмента к кручению, изгибу или излому. Позволяет приложить к инструменту более высокий крутящий момент без изменения эксплуатационных характеристик ключа.
Удлинители имеют шарнирное строение, допуская менять угол инструмента до 15 градусов. Фиксация в двух положениях - прямое и шарнирное.
Предметы набора снабжены специальными фрикционными насечками, предотвращающими выскальзывание из рук, например, при работе в маслобензиновой среде.
Добавлена тонкостенная свечная головка (для узких колодцев) 12-гр. на 14мм для стандарта свечей, который все чаще встречается у современных автомобилей, например, у машин французских или немецких производителей.
Силовые биты имеют посадочный шестигранник HEX 10мм, за счет чего увеличена их прочность и способность выдерживать высокий крутящий момент. Биты изготовлены из сверхпрочной стали S2.
Наличие широкого комплекта бит с отверстием под штифт с профилем TORX TS 5-ть лучей и TORX TH 6-ть лучей делают возможным работу с секретным крепежом, который все чаще встречается в современных автомобилях.
Наличие адаптеров под шуруповёрт позволяют использовать биты и головки с механизированным инструментом. Держатель бит для шуруповёрта имеет магнитную фиксацию бит.
Специальное строение Г-образных шестигранных ключей с шаром позволяет взаимодействовать с крепежом под углом до 25 градусов, позволяя выполнять операции с труднодоступными соединениями.
Телесокпический магнит повышенной грузоподъемности оборудован светодиодным фонариков, обеспечивая возможность работы в малоосвещенных местах.
Намагниченный фосфатированный наконечник жала отвертки надежно зафиксирует крепеж от самопроизвольного падения.
Разрезные гаечные ключи помогут со сложным крепежом и буду востребованы при обслуживании штуцеров тормозной системы автомобиля.
Усиленные бокорезы изготовлены из высокопрочной легированной стали, отменно заточены и сведены, имеют продолговатую часть шарнирного соединения, что позволяет работать со стальными материалами.

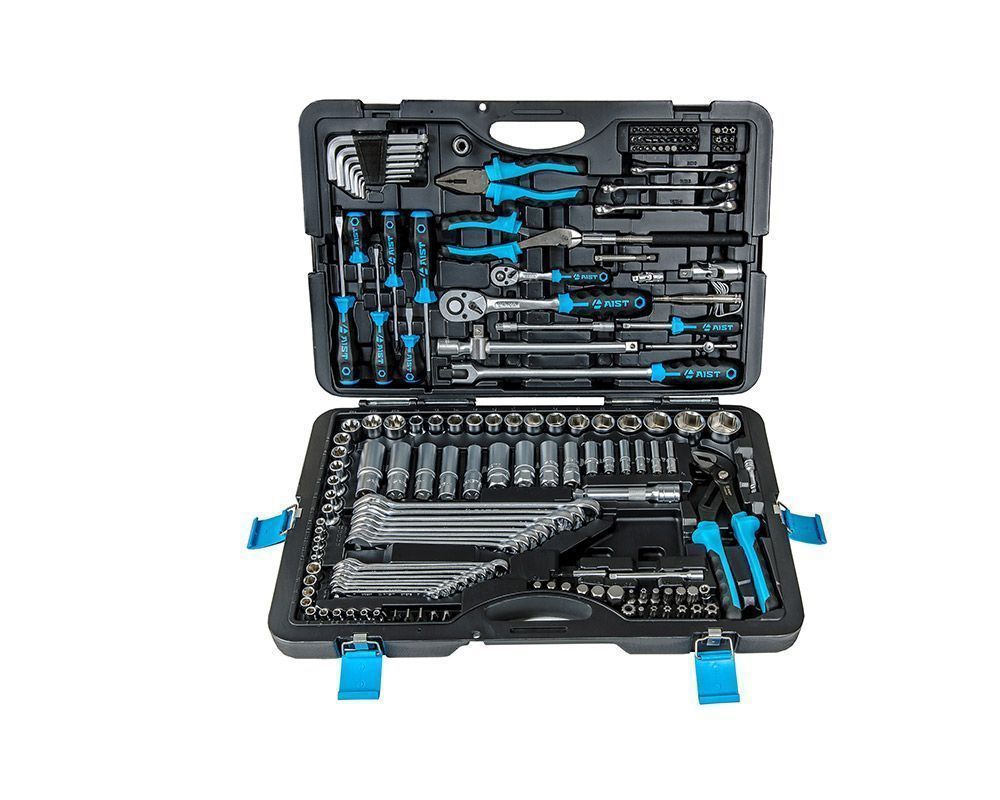

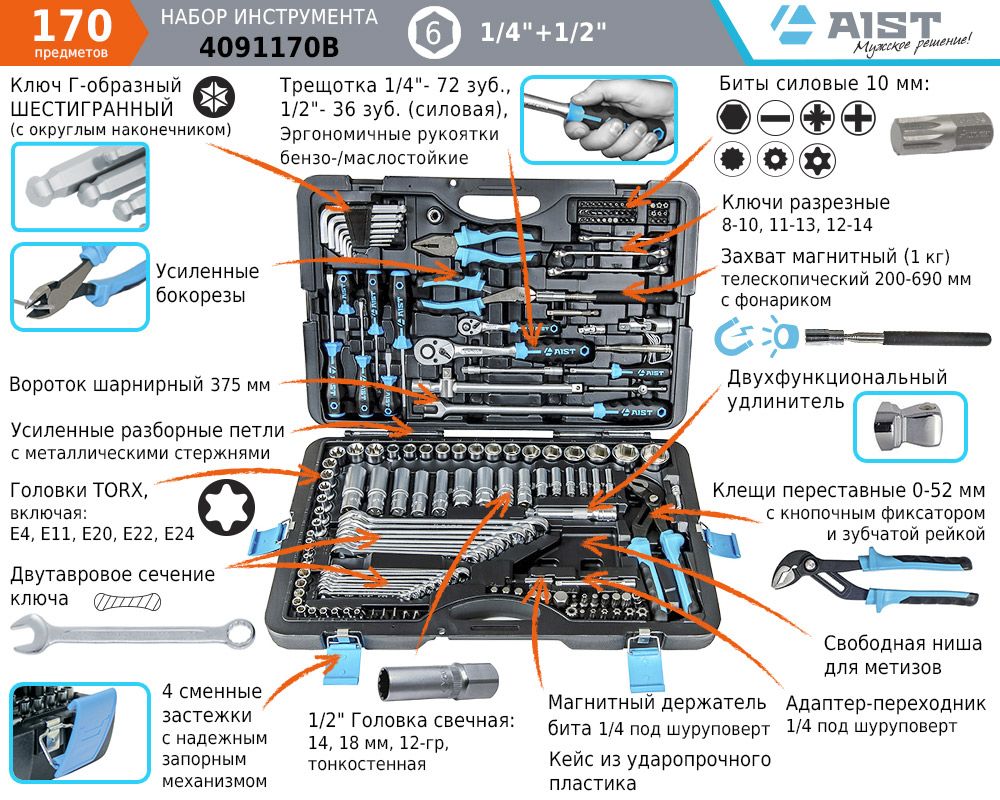

Комплектация
Сборно-монтажный инструмент

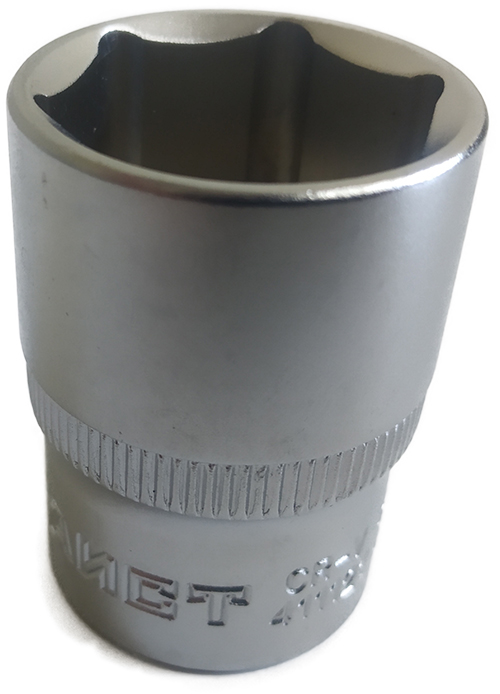

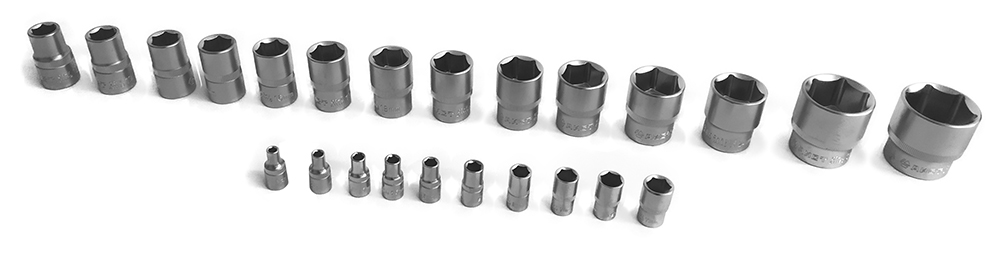

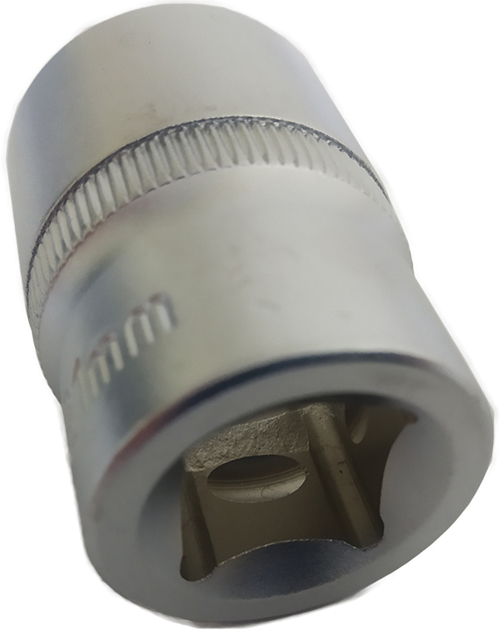

Стандартные торцевые головки
1/4": 4, 4.5, 5, 5.5, 6, 7, 8, 9, 10, 11 мм — 10 шт.
1/2": 12, 13, 14, 15, 16, 17, 18, 19, 21, 22, 24, 27, 30, 32 мм — 14 шт.
Размерный ряд головок закрывает максимальную линейку популярных метрических резьбовых соединений до 32 мм. Можно заметить, что в наборе отсутствует дубляж размеров головок на разные приводы. Отсутствие дубляжа головок позволило укомплектовать набор максимально разнообразными предметами.

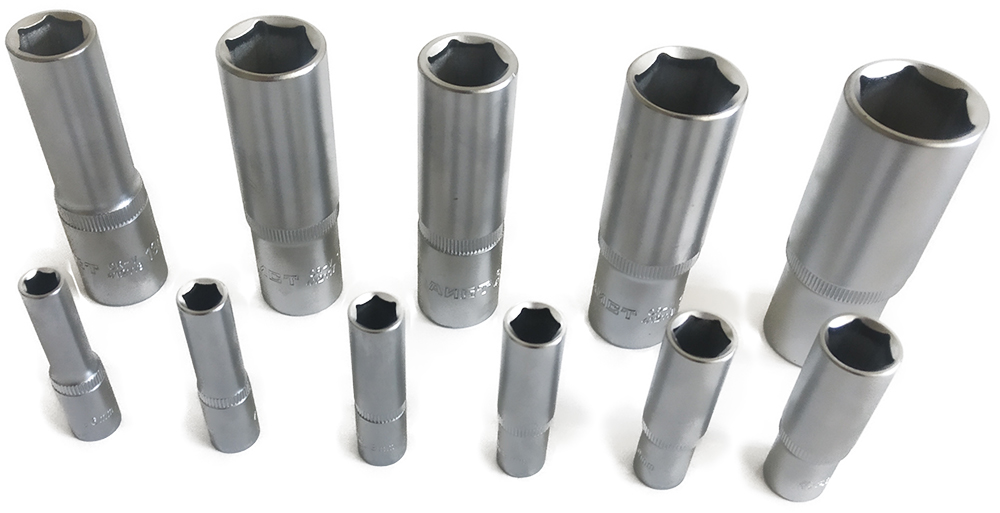

Глубокие торцевые головки
1/4" (48мм): 6, 7, 8, 9, 10, 12 мм — 6 шт.
1/2" (75мм): 13, 15, 17, 19, 22 мм — 5 шт.
Высокие торцевые головки позволяют работать с глубоко посаженными резьбовыми соединениями, с крепежом на высоких шпильках и в труднодоступных местах.

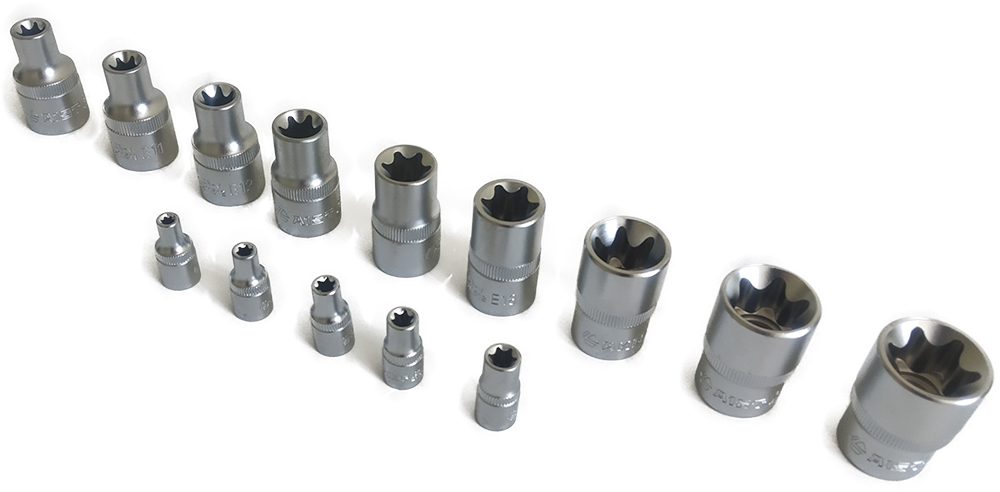

Головки с профилем Е-тип звездочка (TORX внутренний)
1/4": E4, E5, E6, E7, E8 — 5 шт.
1/2": E10, E11, E12, E14, E16, E18, E20, E22, E24 — 9 шт.
Во многих современных автомобилях, в том числе и отечественных, встречается профиль внешний TORX, поэтому головки с данным профилем просто обязаны быть в "арсенале" автолюбителя. Широкая линейка головок от Е4 до Е24 закрывает данную потребность.
Покрытие головок
Хромированное матовое покрытие торцевых головок минимизирует внешние повреждения и появление коррозии. Чтобы минимизировать проскальзывание головок в руке, по окружности на них нанесена фрикционная насечка.
Геометрическая точность размеров предметов обеспечивает максимальное пятно контакта между инструментом и крепежом.
Шариковая фиксация
Выемки под шариковую фиксацию расположены с каждой стороны присоединительного квадрата, что делает возможным быстрое и надежное присоединение сборного инструмента друг с другом.
Итого: 49 торцевых головок обеспечивают возможность применения инструмента к большинству резьбовых соединений встречающихся в автомобилях и различной технике.

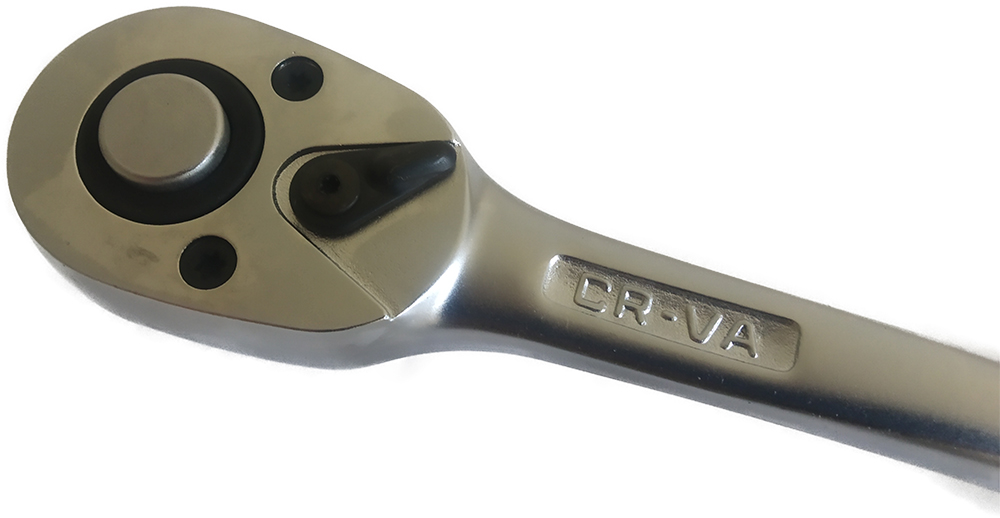

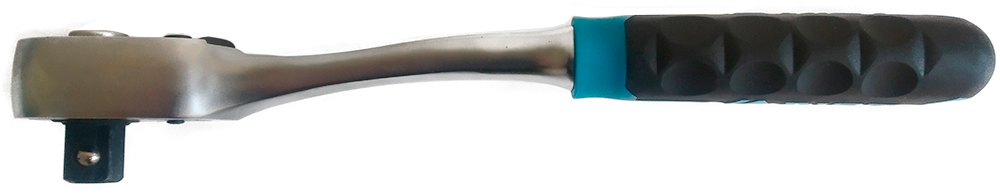

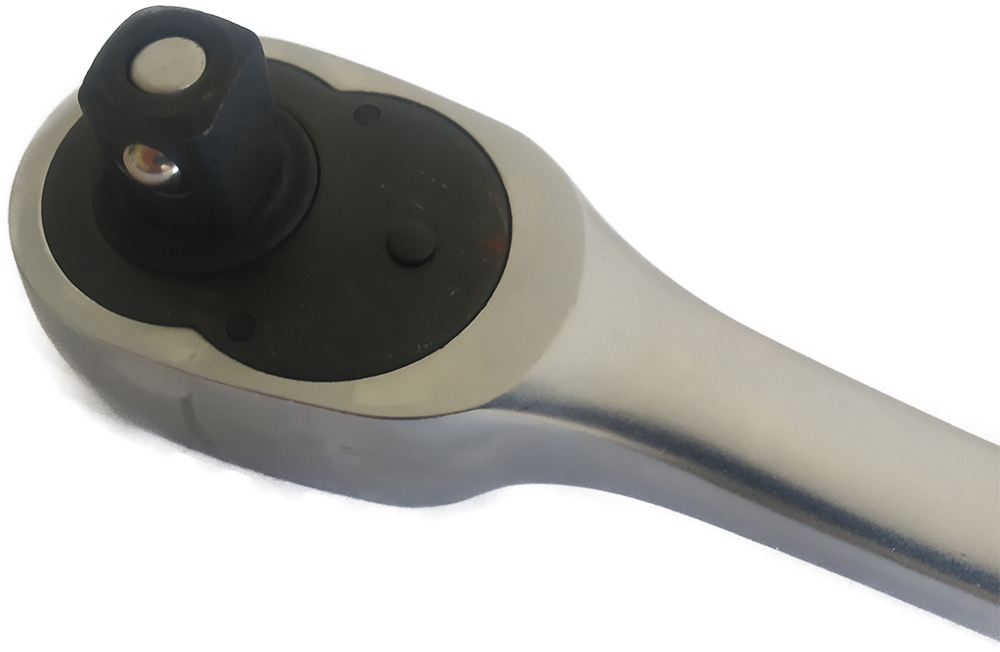

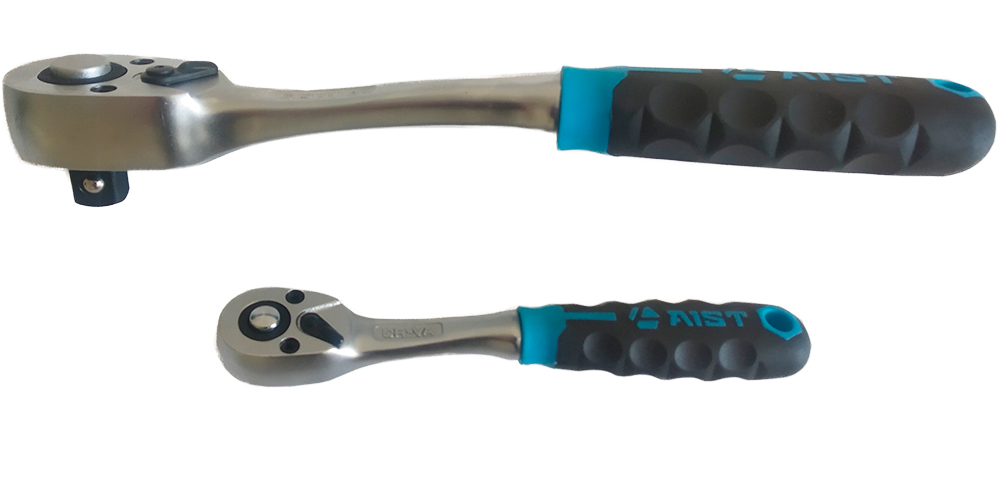

Трещотки
1/4": 72 зуба, длина 146 мм.
1/2": 36 зубов силовая, длина 257 мм.
Трещотки с флажковым переключателем хода движения привода. Храповик маленькой трещотки 1/4" имеет 72 сектора в механизме, поэтому для работы привода достаточно всего 5-ть градусов поворота ручки. Данная особенность позволяет работать инструментом в стесненных условиях, где требуется маленький угол поворота рукоятки. К инструменту на 1/4" априори нельзя прикладывать высокие усилия, поэтому производителем сделан акцент на работе в стесненных условиях.
Храповик большой трещотки 1/2" имеет 36 зуба, поэтому механизм способен выдерживать более высокие нагрузки, так как в храповике зубьев меньше, а значит их размер больше, а сами зубья крепче.
В храповике трещоток используется Cr-Mo сплав, который повышает надежность механизма. Добавление молибдена увеличивает растяжимость стали и предотвращает деформацию. Также увеличивает общую устойчивость стали к коррозии.

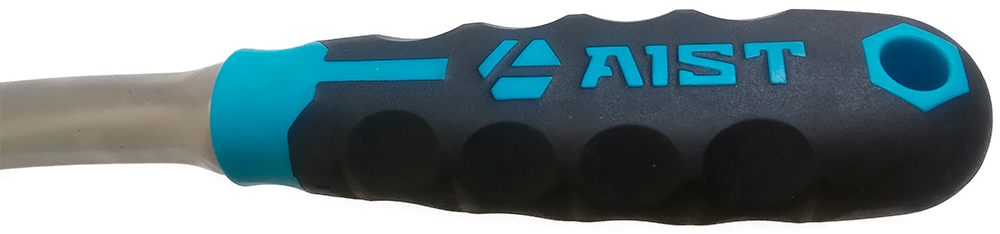

Эргономичные маслобензостойкие рукоятки c выемками под пальцы изготовлены из твердого полипропилена и мягкого термопласта, что повышает прикладываемое усилие и безопасность использования.
Шариковая фиксация обеспечивает надежное соединение трещоток с остальным слесарным инструментом.
Кнопка сброса делает возможным быстрое и удобное отсоединение инструмента от трещотки.
Флажковый переключатель располагается в углублении, что минимизирует возможность произвольного переключения хода вращения храпового механизма.
Изогнутое тело трещоток не увеличивает объем руки вместе с инструментом, что положительно влияет на использование трещоток в стесненных условиях.

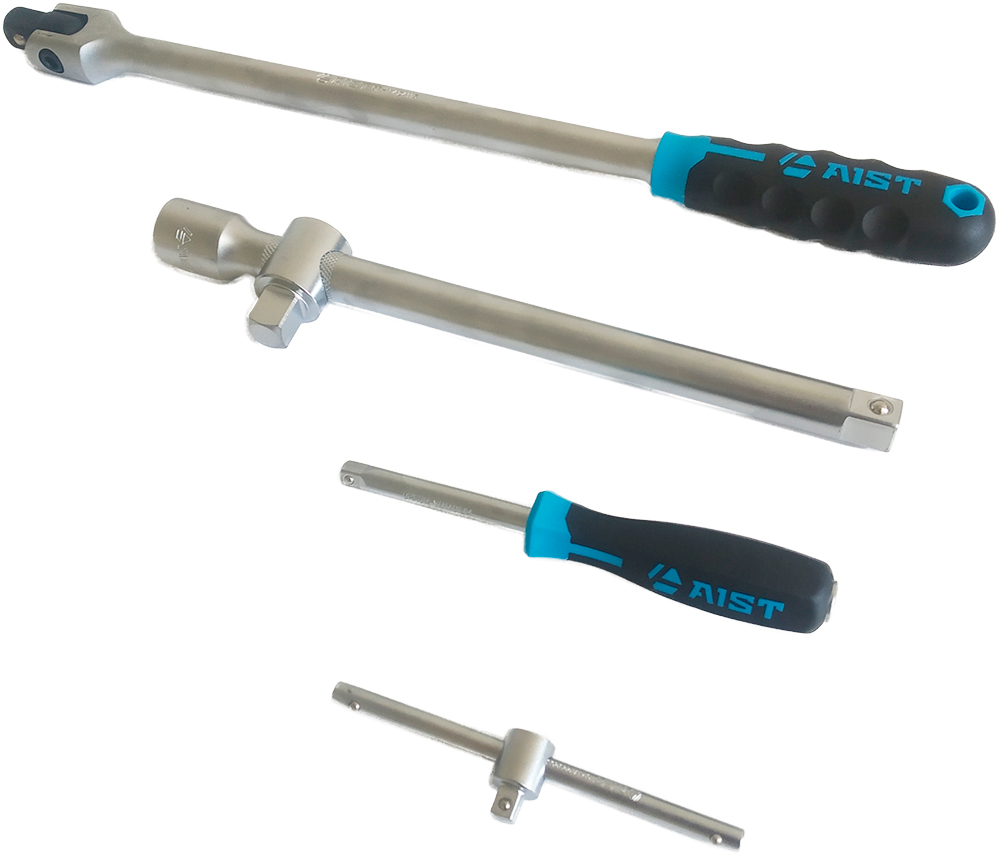

Воротки
1/4": Рукоятка отверточная 150 мм (в ручке имеет квадрат, поэтому может использоваться как удлинитель) и Т-образный 115 мм.

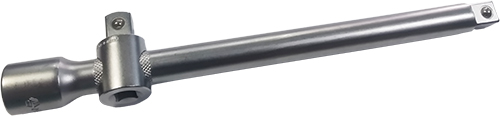

1/2": Т-образный 250 мм (образуется из удлинителя и переходника) и шарнирный 375 мм.
Для срыва резьбовых соединений набор комплектуется шарнирным воротком 375 мм. Вороток имеет комфортную рукоятку. Можно заметить, что большинство подобных наборов комплектуется воротком без рукоятки, т.е с полированной металлической ручкой. Делается этого из-за того, что вороток предполагается усиливать дополнительным рычагом, например, трубой. Стоит учитывать, что чем длиннее рычаг, тем больше усилие передается на инструмент и крепеж. Но есть одно большое НО. Внутренний шарнир воротка, скорее всего, не выдержит более высокую нагрузку при удлинении рычага и сломается. Учитывая данный факт, вороток в наборе AIST имеет удобную ручку, которая обеспечивает максимальную эргономичность инструмента.

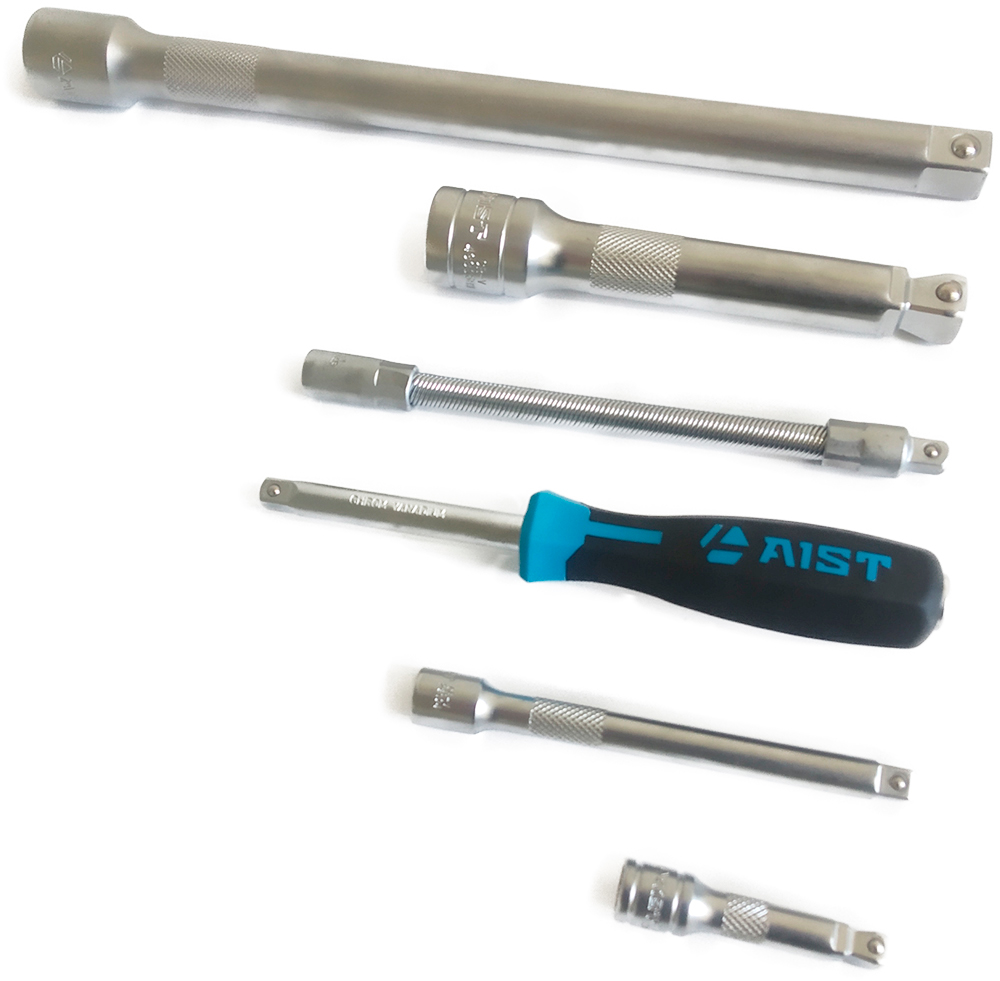

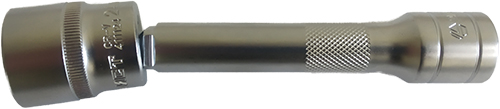

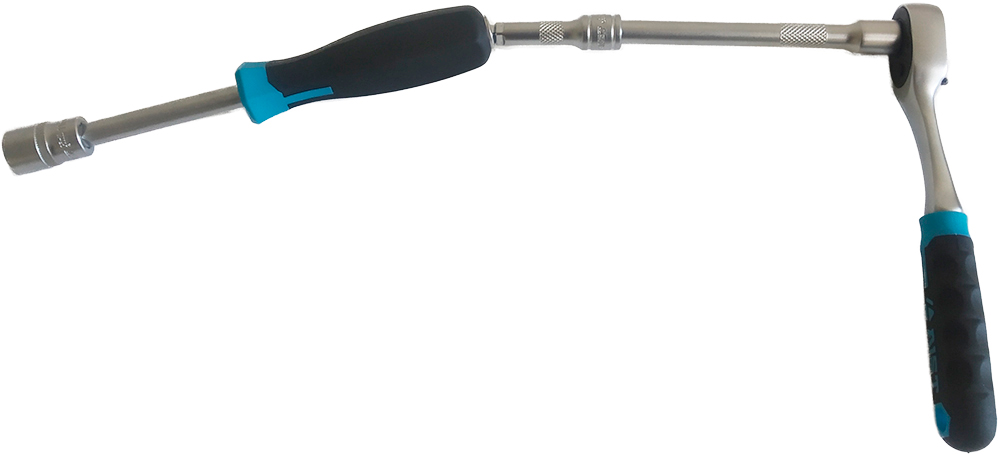

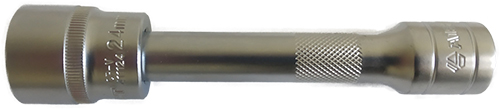

Удлинители
1/4": 50 мм шаровидный, 100 мм, 150 мм (за счет воротка-отвертки) и гибкий 150 мм.
1/2": 125 мм шаровидный и 250 мм.

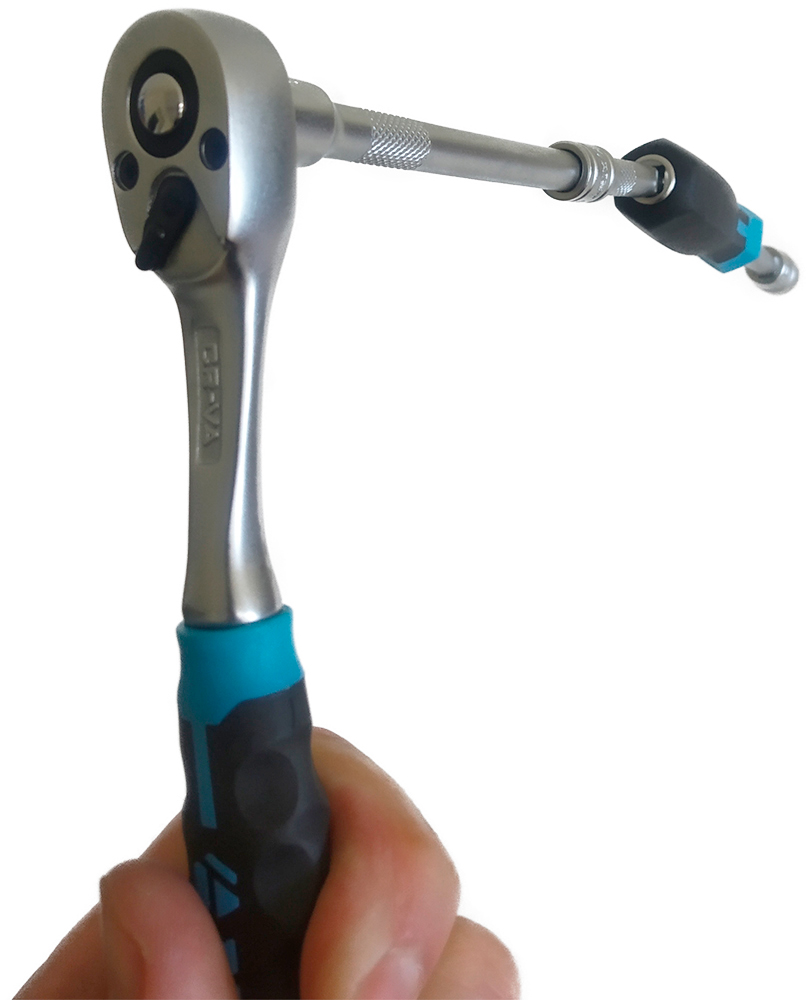

Набор оснащен удлинителями различной длины, которые позволяют работать с крепежом в глубоко посаженных местах. Некоторые удлинители имеют шаровидное строение присоединительного квадрата, позволяя менять угол инструмента до 15 градусов. Шаровидные удлинители имеют 2 режима работы — прямое соединение или под углом до 15 градусов. Данная особенность увеличивает функционал работы в труднодоступных местах.
Шарнирные удлинители позволяют собрать разнообразные сборные конструкции для работы с крепежом в труднодоступных местах.
На удлинителях нанесена фрикционная насечка, предотвращающая выскальзывание инструмента из рук.

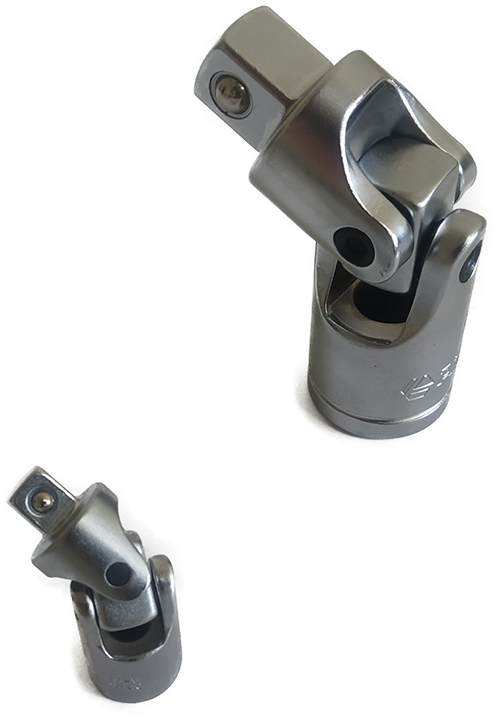

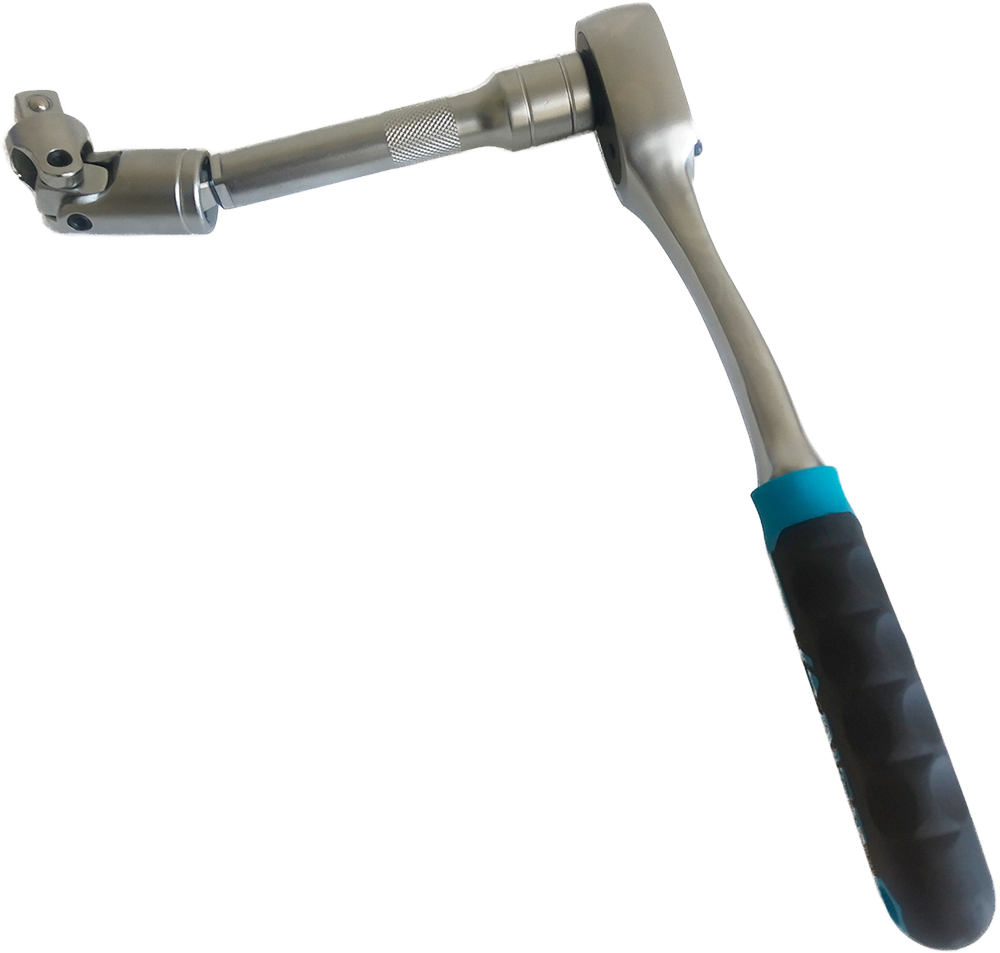

Карданы
1/4" — 1 шт.
1/2" — 1 шт.
Наличие шарнирных карданов делает возможным изгиб сборного инструмента под необходимым углом.

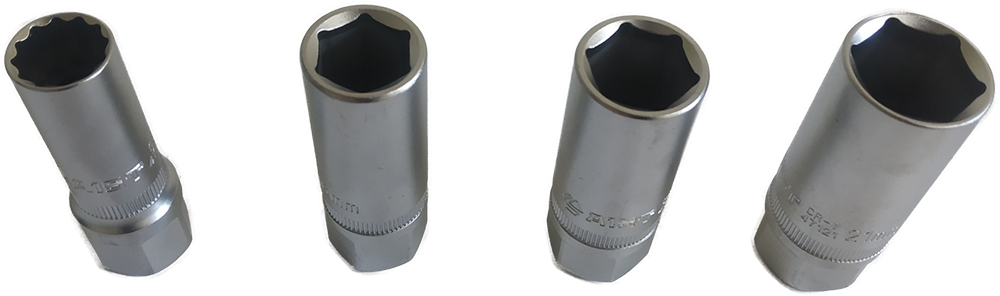

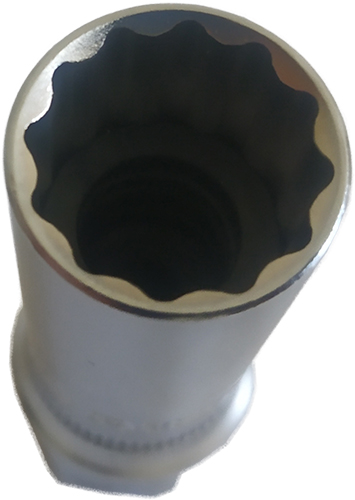

Свечные головки
1/2": 14 мм 12-гр. тонкостенная, 16 мм 6-гр., 18 мм 6-гр. и 21 мм 6-гр.
Набор укомплектован всеми размерами свечных головок, которые потребуются для замены свечей зажигания не только в автомобиле, но и в другой технике. Резиновая муфта жестко впрессована в головку и во внутренней части имеет ребра, которые обеспечивают надежную фиксацию свечи зажигания.
В набор добавлена свечная головка 14 мм 12-гр., так как все чаще данный размер встречается у современных автомобилей с узкими свечными колодцами, например, у французских и немецких производителей.

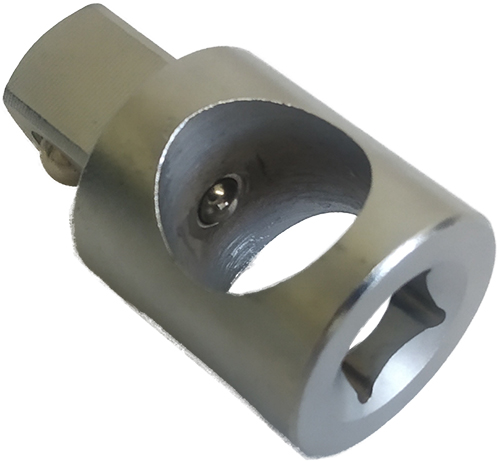

Адаптер-переходник
Адаптер-переходник 3/8"(F) х 1/2"(М) с отверстием.
Наличие переходника позволяет использовать воротки или трещотки 3/8" с инструментом 1/2" из набора. Вместе с удлинителем на 1/2" образует вороток 250мм.

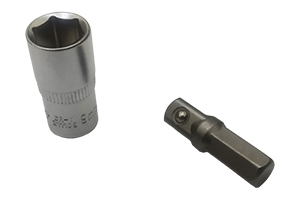

Адаптер-переходник 1/4" под шуруповёрт
Набор комплектуется переходником под шуруповёрт. Переходник позволяет использовать все насадки с приводом 1/4" вместе с шуруповёртом.

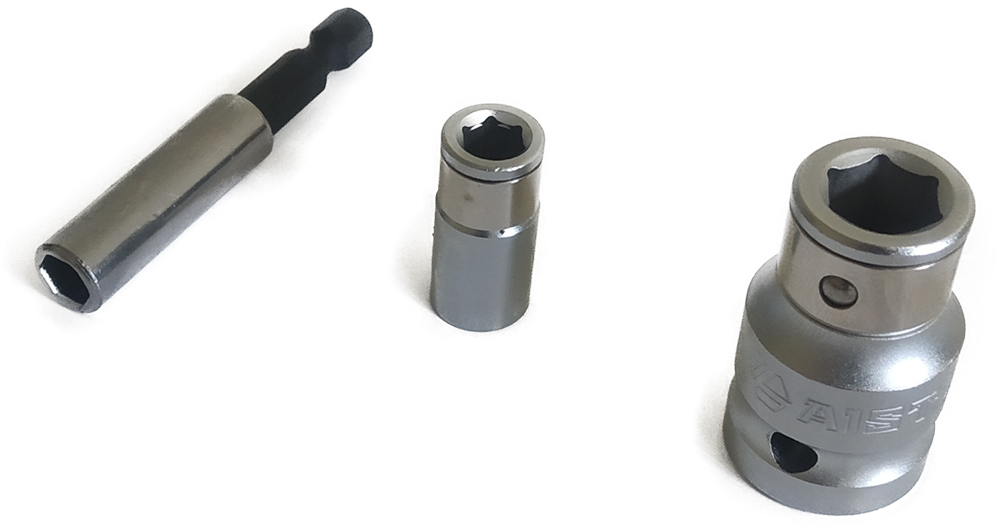

Держатели бит
1/4": для бит 1/4", для бит 1/4" с хвостовиком под шуруповёрт магнитный.
1/2": для бит 10 мм.
Набор комплектуется 3-мя держателям бит, один из которых имеет хвостовик для использования вместе с шуруповёртом. За счет того, что в наборе присутствует данный держатель для бит, обеспечивается возможность использования всех битов с посадкой 1/4" (39 шт.) вместе с шуруповёртом, что существенно расширяет функционал инструмента. Кроме того все биты на 1/4" (39 шт.) через держатель могут использоваться вместе с отверточным воротком или трещоткой.
Силовые биты с посадкой 10 мм используются вместе с держателем на 1/2".
Держатель бит под шуруповёрт имеет магнитную фиксацию бита. Держатель бит 1/4" оснащен пружинной фиксацией бита, а держатель силовых бит имеет шариковую фиксацию. Данные особенности обеспечивают надежную фиксацию бита в каждом держателе, поэтому мала вероятна ситуация, когда бита останется в крепеже, а не в самом держателе.

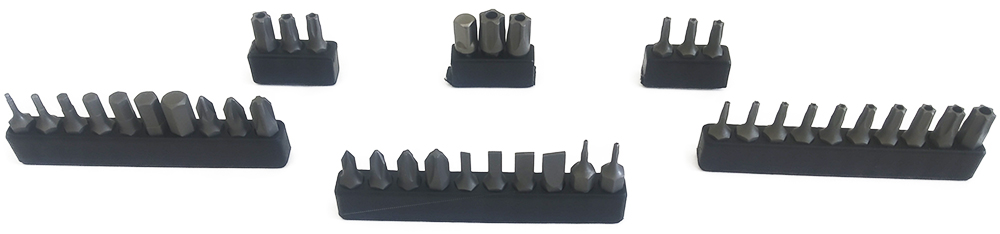

Биты 1/4"
Биты 1/4" 25 мм под адаптер 1/4" — 38 шт.:
- PHILLIPS (крест): PH0, PH1, PH2, PH3;
- ШЛИЦ. (SL): SL3, SL4, SL5.5, SL6.5;
- ШЕСТИГРАН. (HEX): H1.5, H2, H3, H4, H5, H6, H7;
- POZIDRIV (крест): PZ1, PZ2, PZ3;
- TORX TR/TH (с отверстием под штифт): T5H, T6H, T7H, T8H, T9H, T10H, T15H, T20H, T25H, T27H, T30H, T40H;
- TORX TS (5-лучевой, с отверстием под штифт): TS10, TS15, TS20, TS25, TS27, TS30, TS40, TS45, TS50.
Набор оснащен всеми популярными битами с посадкой 1/4". В комплект специально были добавлены секретные биты TORX с 5-тью лучами, которые все чаще встречаются в современных автомобилях и другой различной технике. К тому же биты с профилем TORX имеют отверстие внутри, позволяя работать с секретным крепежом TORX TR/TH. Биты могут быть использованы с шуруповёртом через магнитный держатель, который входит в набор. А так же через переходник с трещоткой или воротком-отверткой.

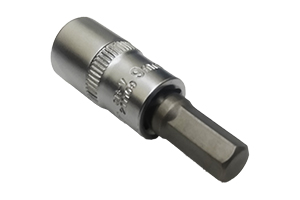

Дополнительно добавлен бит-переходник с шестигранника HEX 1/4" на квадрат 1/4". Например, данный переходник позволяет использовать отвертку для бит вместе с торцевыми головками на 1/4".

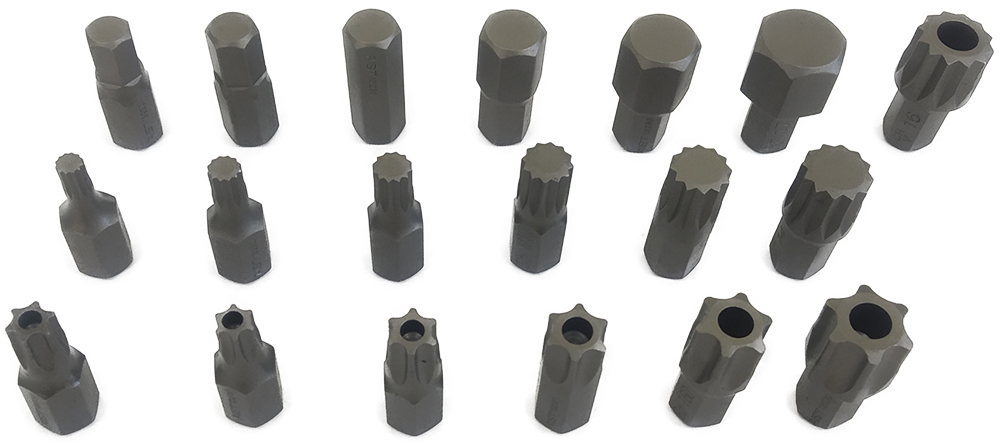

Силовые биты 10мм
- PHILLIPS (крест): PH4;
- ШЛИЦ.: SL8, SL10, SL12;
- ШЕСТИГРАН. (HEX): H8, H9, H10, H12, H14, H17;
- POZIDRIV (крест): PZ4;
- TORX TR/TH (с отверстием под штифт): T40H, T45H, T50H, T55H, T60H, T70H;
- 12-ЛУЧЕВОЙ (SPLINE): M5, M6, M8, M10, M12, M14;
- 12-ЛУЧЕВОЙ (SPLINE с отверстием под штифт): M16.
Набор комплектуется усиленными битами с шестигранным приводом 10 мм, которые отличаются способностью выдерживать более высокие нагрузки. Большинство наборов на Российском рынке комплектуются битам под посадочный шестигранник 8 мм (5/16"). У бит увеличена прочность и способность выдерживать высокий крутящий момент.

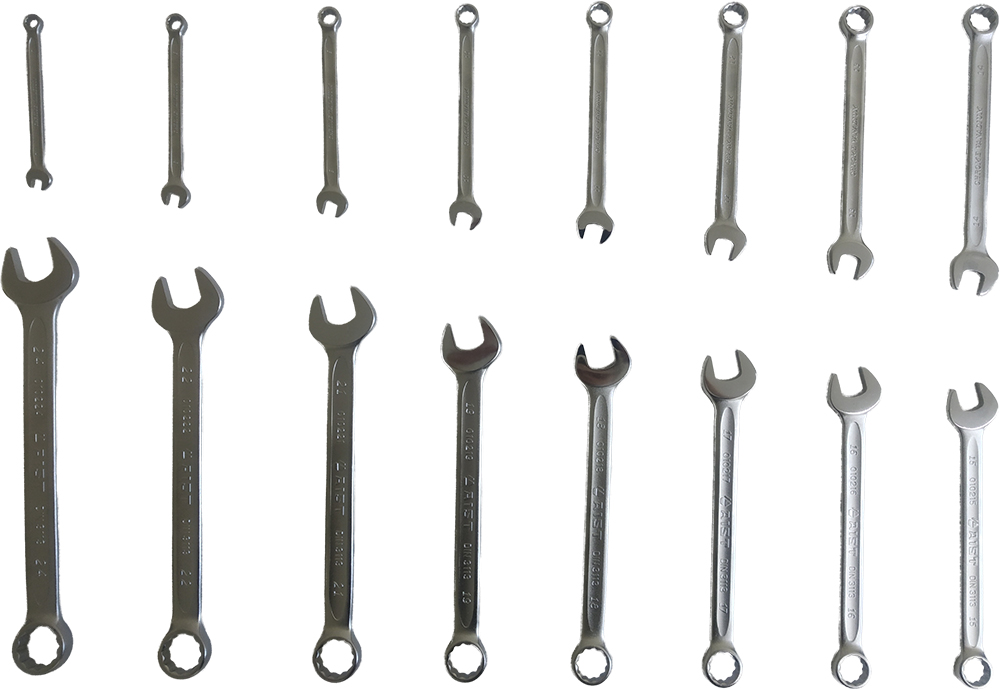

Ключи
Комбинированные
Количество: 16 шт.
Размеры: 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 21, 22, 24 мм.
В комплекте гаечных ключей присутствует ключ на 18 мм, который редко комплектуется в универсальных наборах инструмента.
Двутавровое сечение гаечных ключей повышает стойкость к нагрузкам, минимизируя возможность изгиба или излома инструмента и, позволяя развить более высокий крутящий момент.

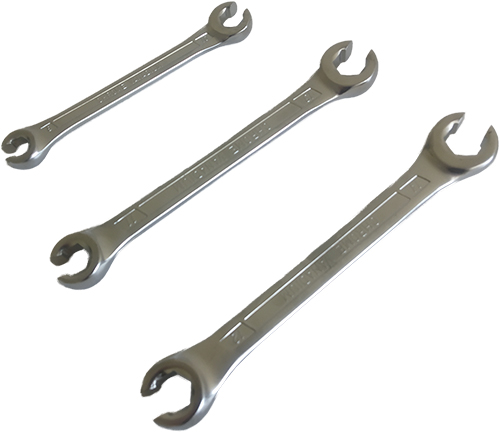

Разрезные
Количество: 3 шт.
Размеры: 8x10, 11x13, 12x14 мм.
В наборе присутствуют разрезные ключи популярных размеров для обслуживания штуцеров тормозных трубок при замене и прокачки тормозной жидкости.

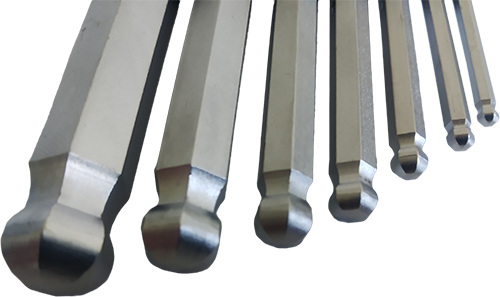

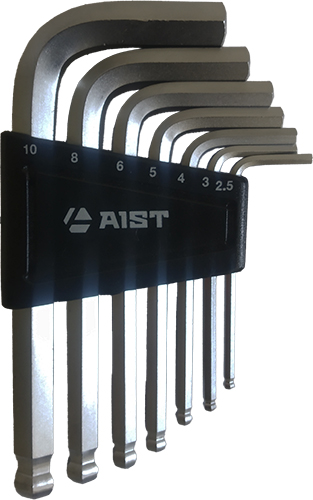

Г-образные шестигранные ключи
Количество: 7 шт.
Размеры: H2.5, H3, H4, H5, H6, H8, H10.

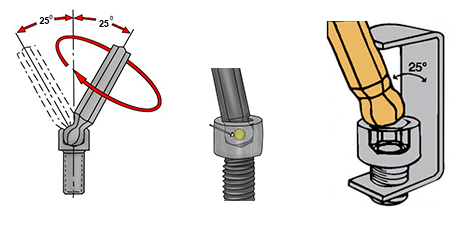

Набор Г-образных ключей 7 шт. с одной стороны имеет стандартный профиль HEX, а с другой стороны HEX с шаром, который позволяет работать с крепежом под углом до 25 градусов. Данная особенность расширяет функционал набора Г-образных ключей при работе с труднодоступным крепежом.
Шарнирно-губцевый инструмент

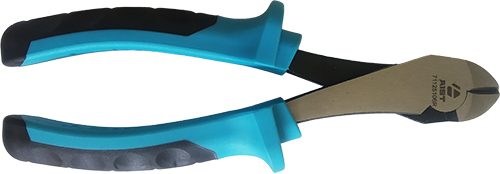

Бокорезы усиленные диагональные 170 мм
Усиленные бокорезы изготовлены из высокопрочной легированной стали, отменно заточены и сведены, имеют продолговатую часть шарнирного соединения и длинные рукоятки, обеспечивая эффективный рез различных материалов.

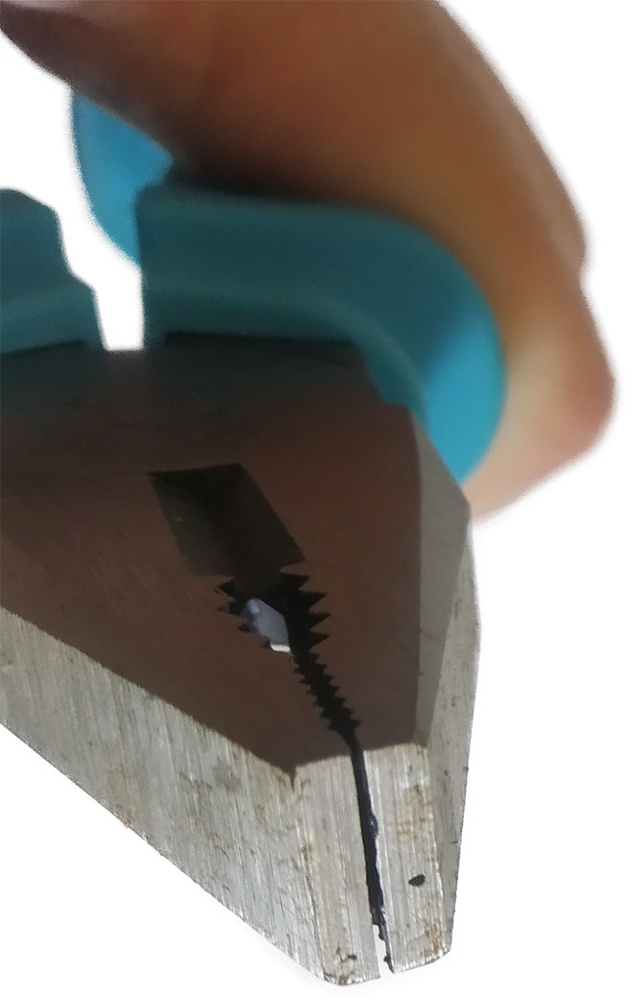

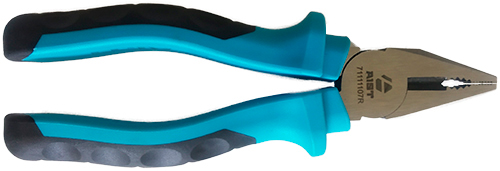

Плоскогубцы комбинированные 180 мм
Надежно фиксируют зажимаемую поверхность за счет точного смыкания губок. Оборудованы резцами для перекусывания различных материалов. Плоскогубцы имеют минимальный технологический зазор между смыкающимися губками. На губках плоскогубцев расположена насечка из закаленных захватных зубьев, и чтобы при силовом резком смыкании рабочих поверхностей зубья не крошились друг об друга, оставаясь острыми и целыми, между губками сделан технологический зазор. К тому же наличие зазора у губок обеспечивает более плотное смыкание режущих кромок плоскогубцев.

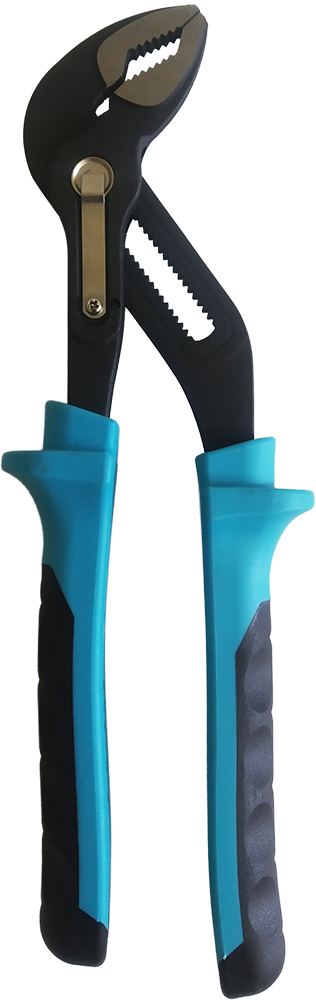

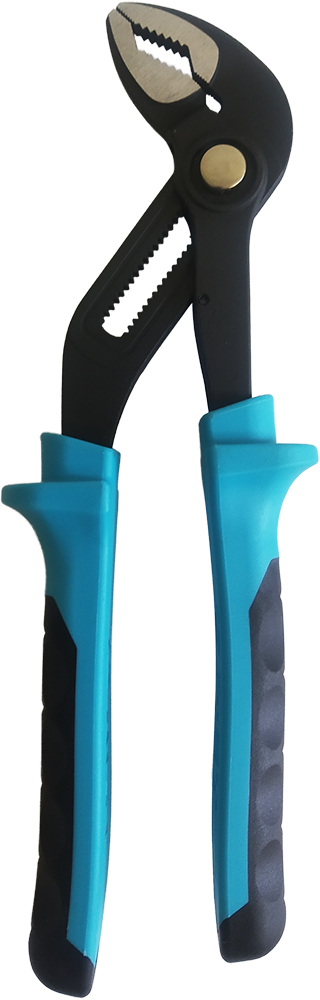

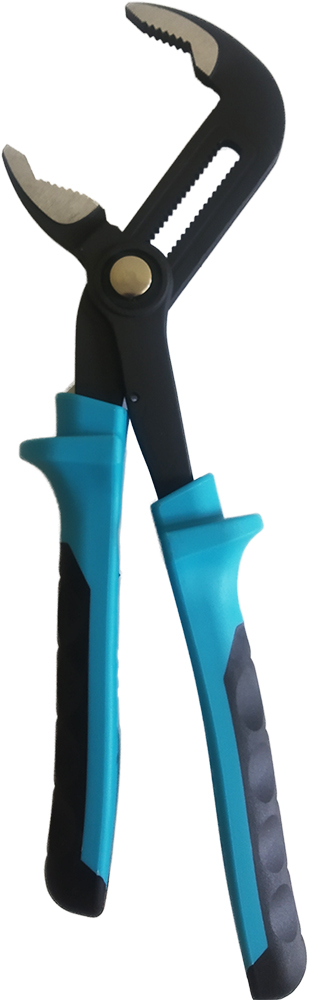

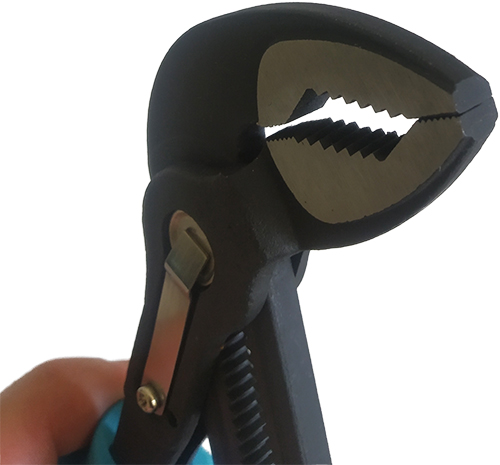

Клещи переставные 250 мм, захват 0-52мм, с кнопочным фиксатором и зубчатой рейкой
Используются для захвата и удержания различных деталей. Оснащены кнопкой фиксации и зубчатой рейкой, которая позволяет максимально точно подобрать размер зева под захватываемый предмет. Данная особенность позволяет удерживать большинство предметов метрических и дюймовых размеров.

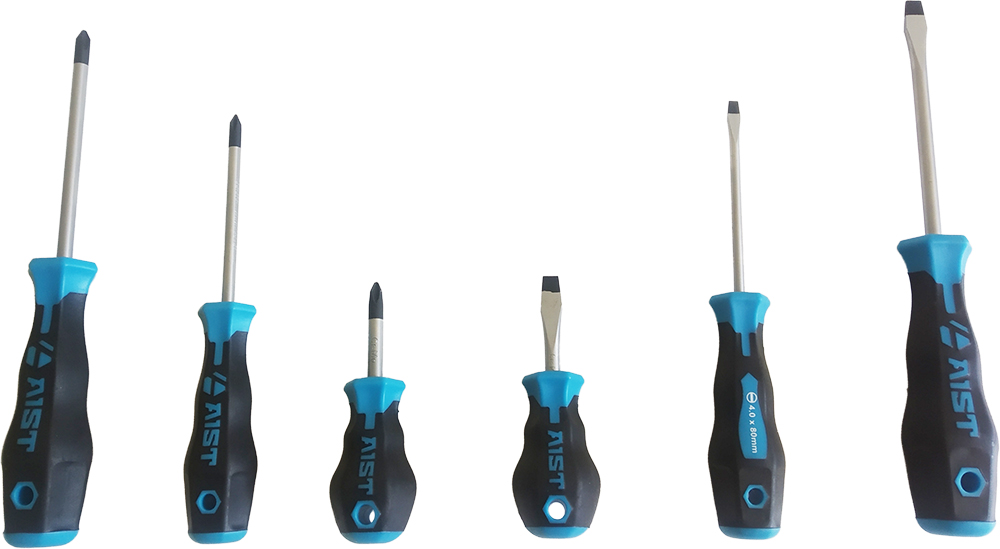

Отвёртки
Плоская: SL4 80 мм, SL6.5 38 мм, SL6.5 100 мм — 3 шт.
Крестовая: PH1 80 мм, PH2 38 мм, PH2 100 мм — 3 шт.
В набор входит 6-ть различных отверток с самыми популярными профилями. Короткие отвертки удобны для использования в ограниченном пространстве. Отвертки имеют намагниченный наконечник для удерживания крепежа. В ручке сделано отверстие для возможности подвешивания отверток на крючок. В основе формы рукояток лежит шестигранник, поэтому для прикладывания большего усилия можно использовать гаечный ключ.

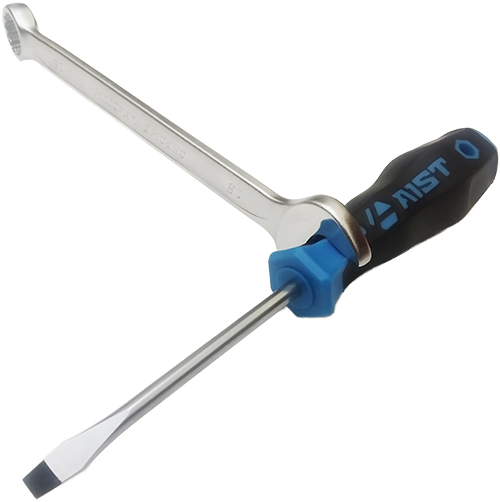

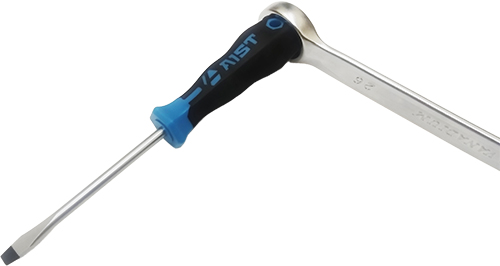

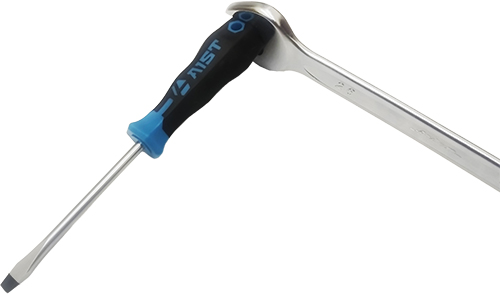

Для рычага вместе с отверткой можно использовать гаечный ключ. В двух частях тела отверток имеется шестигранник под гаечный ключ.
Прочий инструмент

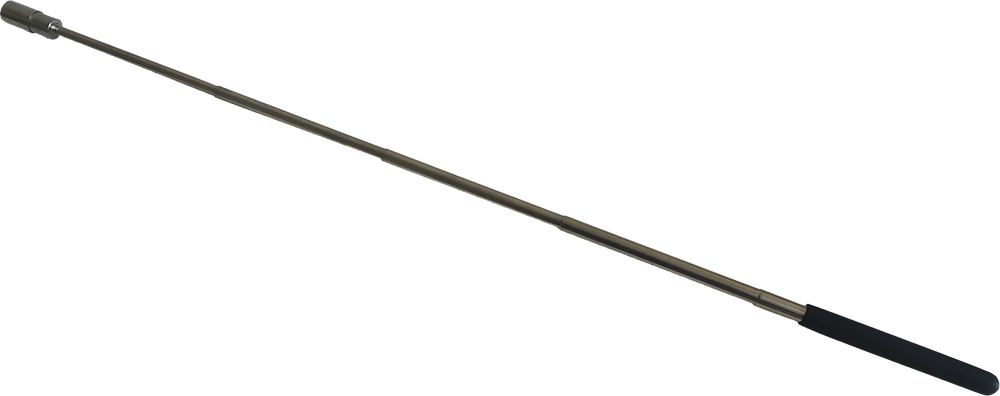

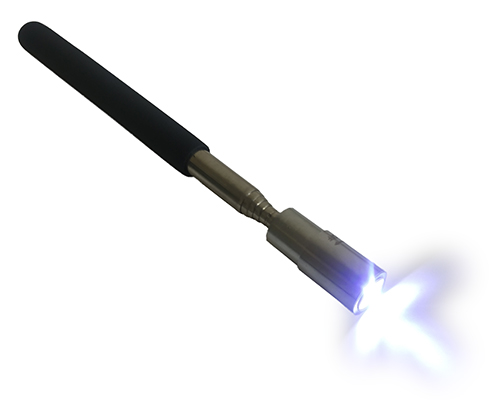

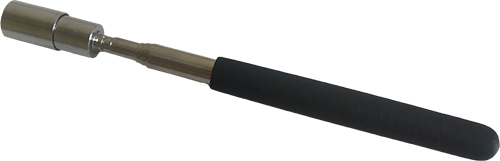

Захват магнитный телескопический с фонарем
Незаменимая вещь для захвата мелких упавших металлических деталей. Способен раздвигаться до 690 мм и поднимать предметы до 2 кг. В магните располагается фонарик, который позволяет использовать инструмент в темное время суток или при плохом освещении. Инструмент имеет приятную на ощупь маслобензостойкую рукоятку.
Включение и выключение фонаря происходит поворотом головки магнита в правую и левую сторону.

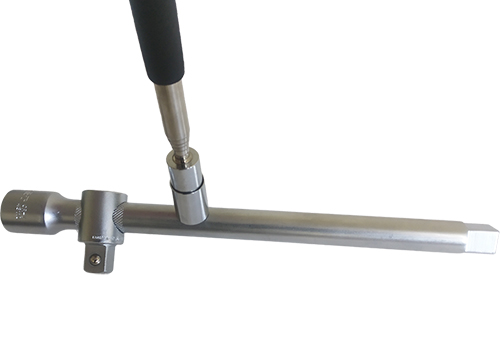

Мощный магнит удерживает предметы весом до 2-ух кг. Магнит способен удерживать удлинитель 250 мм на 1/2".

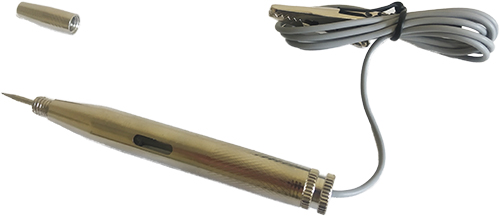

Тестер напряжения автомобильный 6-24В с защитным носиком
Пробник (индикатор) напряжения 6-24В используется для проверки автомобильной аккумуляторной батареи, для проверки проводов на разрыв, для тестирования высоковольтных цепей и тестирование напряжения постоянного тока 6-24В. Применяется для проверки электрического и электронного оборудования в автомобилях.

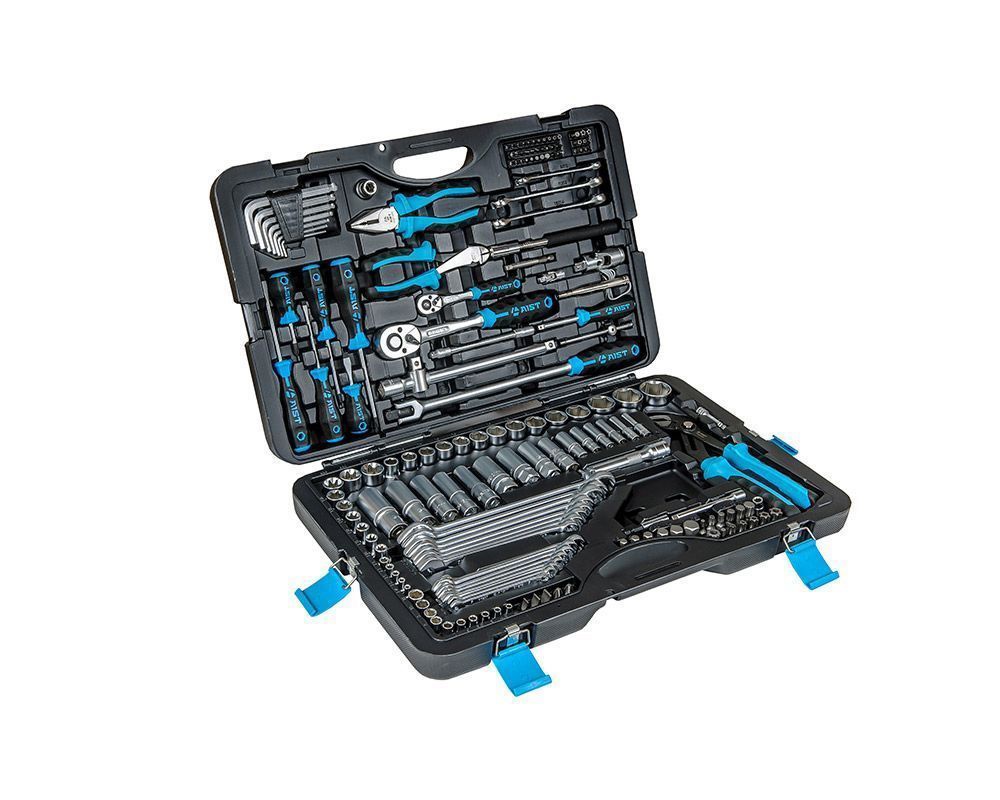

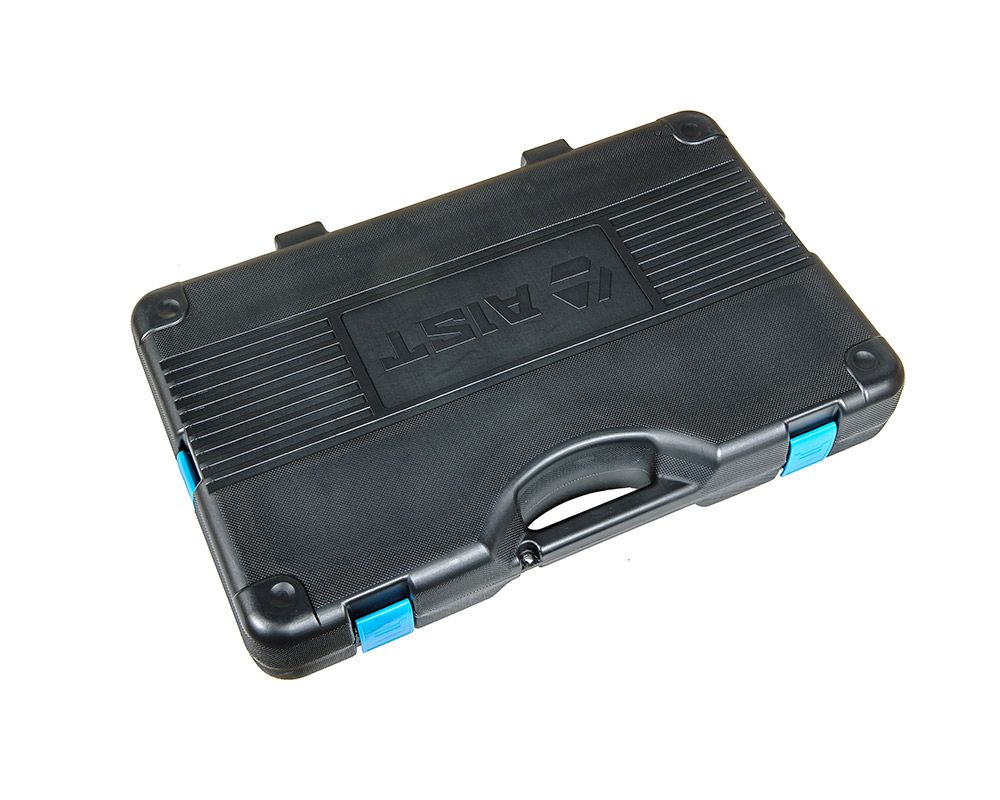

Кейс
Четыре легкосъемные шарнирные застежки (вкл. 2-е боковые) из твердого пластика с запорным механизмом CLIP-LOCK и петли с толстыми металлическими стержнями обеспечивают надежную фиксацию половинок чемодана по всему периметру, исключая произвольное открывание кейса или его разрыв на две части. Свободная ниша позволяет хранить дополнительные инструменты или метизы. В ручке кейса сделано отверстие для замка, которое позволяет закрывать инструмент от использования другими лицами.
Материал и нагрузки
Головки, воротки, карданы - Сталь Cr-V 50BV30, Твердость - 42-46 HRC
Отвертки - Сталь Cr-Mo, Твердость > 50 HRC
Биты - Сталь S2, Твердость > 58-62 HRC
Шарнирно-губцевый инструмент - Сталь CR-V, Твердость - 42-46 HRC
Ключи - Сталь Cr-V 6140, Твердость - 45-48 HRC
В храповом механизме трещоток используется пластичный CR-Mo (хромомолибденовый) сплав, который увеличивает эксплуатационные характеристики механизма, повышая предел прочности зубцов трещоток. За счет CR-Mo сплава повышается надежность храпового механизма, превышая европейские стандарты на 30%!
Усилие на механизм трещоток:
- AIST - 1/4" - 82Hm, 1/2" - 714Hm
- ANSI* - 1/4" - 51Hm ,1/2" - 509Hm
- DIN* - 1/4" - 62Hm, 1/2" - 512Hm
Видеообзор наборов инструмента 170 предметов
Резюме
Набор 170 предметов имеет расширенный функционал применения за счет богатой комплектации и специального строения инструментов. Эргономичные рукоятки обеспечивают удобство и безопасность использования.
— Добавлено 40 предметов к базовому набору, необходимому автослесарю в повседневной работе, а также 44 предмета имеют специальную конструкцию (Г-образные ключи и удлинители с шарнирными головками для работы под углом; биты с отверстиями под штифт), что позволяет существенно расширить спектр выполняемых операций.
— 13 предметов имеют обновленный эргономичный дизайн 2-х компонентных рукояток, изготовленных из масло-бензостойкого твердого полипропилена и мягкого термопласта, что повышает прикладываемое усилие и безопасность использования.
— Двутавровое сечение гаечных ключей позволяет развить более высокий крутящий момент.
— Комплект наиболее распространенных отверток (6 шт.), популярных шарнирно-губцевых инструментов (3 шт.), комбинированных ключей (16 шт), в том числе 18 мм., телескопический магнит с фонариком и индикатор напряжения, так же помогут в сложных ситуациях.
