Зачем нужен лубрикатор?
Сжатый воздух используется для работы пневмо инструмента, который применяется во многих производственных и ремонтных сферах. Но воздух, выходящий из компрессорного оборудования, не готов к использованию без надлежащей подготовки. Находящийся в сжатом воздухе конденсат, масло и другие загрязнители могут нанести инструменту весомый ущерб, значительно сократив срок его службы. Поэтому воздух перед подачей в инструмент необходимо очистить и добавить смазку, установив в пневмолинию влагоотделитель и лубрикатор или модульную группу, которая обеспечивает комплексную подготовку.
Более подробно о подготовке сжатого воздуха рассказано в отдельной статье.
В большинстве пневоинструментов, например, в пневмогайковертах, пневмотрещотках, пневмозубилах, пневмошуруповертах и так далее, сжатый воздух используется для запуска привода(двигателя). Поэтому, кроме очистки воздуха, в воздушный поток должно поступать специальное масло, которое обеспечивает смазку трущихся внутренних механизмов.
Для чего нужен?
Лубрикатор используется в пневмолиниях для распыления масла в поток сжатого воздуха, обеспечивая смазывание внутренних рабочих частей пневматических инструментов и их компонентов, включая приводные цилиндры, клапаны и двигатели. Смазанный воздух помогает снизить износ, обеспечивая плавную и стабильную работу пневматического инструмента.
Разновидности и куда устанавливается

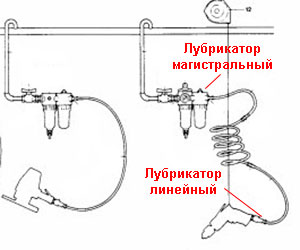

Лубрикаторы подразделяются на:
В первом случае лубрикатор устанавливается стационарно в систему воздухоподготовки после регулятора давления или после влагоотделителя с регулятором. Вся система устанавливается как можно ближе к инструменту. Длина шланга между лубрикатором и пневматическим оборудованием не должна превышать 10 метров. Стоит помнить, что такой лубрикатор должен располагаться выше инструмента, так как масляная аэрозоль плохо перемещается вверх.
Многоточечный лубрикатор может обслуживать несколько постов с инструментом. Лубрикаторы могут иметь различные дюймовые диаметры впускного/выпускного отверстия, а также разные по объему колбы для масла.
Пропускная способность зависит от диаметра входного/выходного отверстия, поэтому лубрикатор стоит выбирать, исходя из количества потребляемого инструментом воздуха, чтобы обеспечить максимальную эффективность для всех операторов. Большинство моделей имеют специальный винт, который позволяет регулировать интенсивности подачи масла.

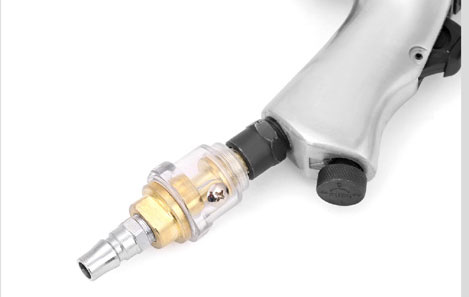

Во втором случае лубрикатор устанавливается сразу после рукоятки инструмента и обеспечивает смазкой единственный инструмент. К тому же, такой лубрикатор может быть установлен в пневмолинию вместе с магистральной моделью для обеспечения большей эффективности.
Как работает?
Воздух, попадая через входное отверстие лубрикатора, проходит через игольчатый клапан, который подсоединен к приемной трубке. Эта трубка погружена в колбу с маслом. Масло подтягивается эффектом Вентури и выбрасывается в виде аэрозоля в выходное отверстие, а затем по шлангу вместе с воздухом попадает в инструмент.
Как заливать масло?

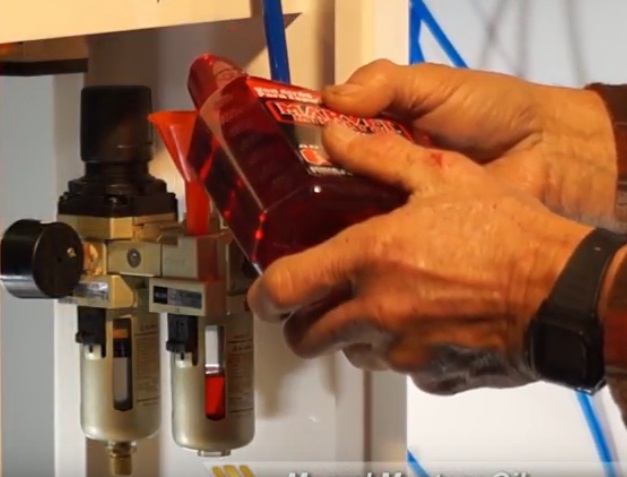

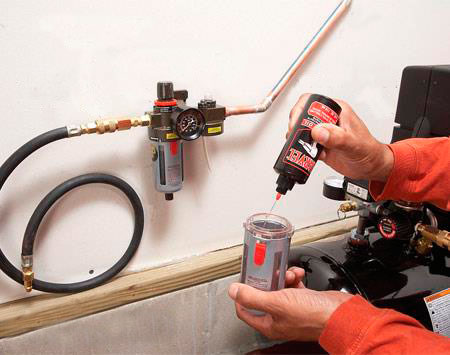

В стационарный лубрикатор масло заливается с помощью воронки через отверстие, которое находится на верхней плоскости оборудования. Как правило, отверстие закручено пробкой под внутренний шестигранник. Если у лубрикатора не предусмотрено специального отверстия, то масло заливается в снятую колбу, а затем устанавливается обратно.
В маленький лубрикатор масло заливается через отверстие на корпусе, которое раскручивается либо крестовой, либо плоской отверткой. Масло закапывается с помощью маленькой пластиковой масленки. Для того, чтобы контролировать уровень масла в лубрикаторе, на его корпусе расположены две отметки – максимального и минимального уровня объема.
Какое масло заливать?
Необходимо использовать специальное гидравлическое масло с вязкостью 32.
Например:

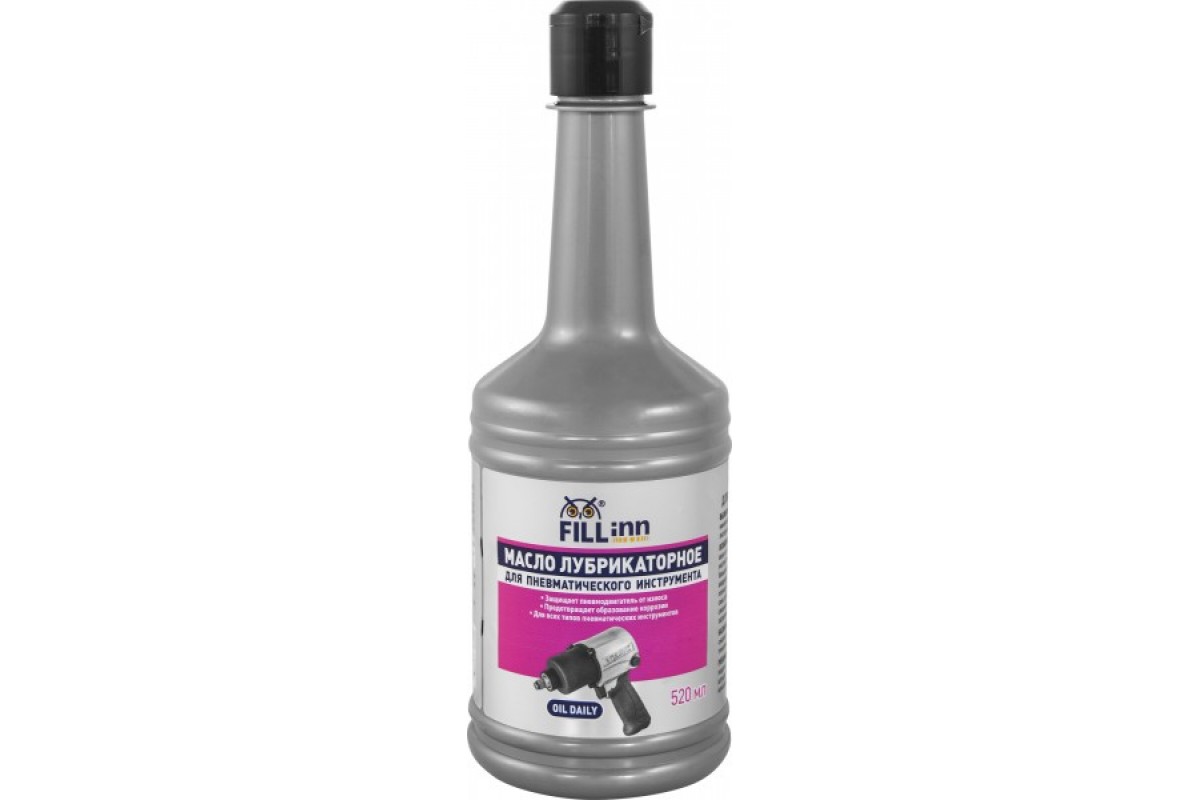

- Масло Fillinn FL103 0.5 л;
- Масло FESTO OFSW-32 1 л 152 811;
- Масло Mobil DTE 24;
- И так длаее.
